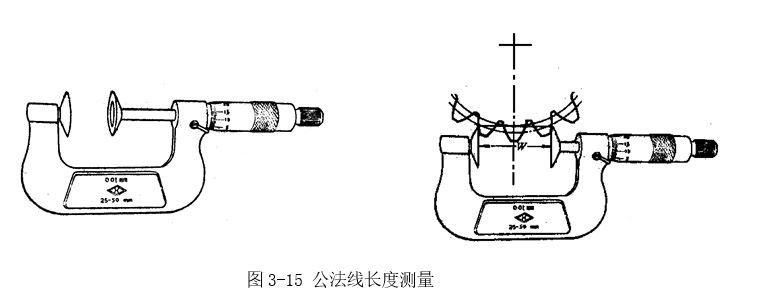

公法線長度千分尺如圖3-15所示。主要用于測量外嚙合圓柱齒輪的兩個不同齒面公法線長度，也可以在檢驗切齒機床精度時，按被切齒輪的公法線檢查其原始外形尺寸。它的結(jié)構(gòu)與外徑百分尺相同，所不同的是在測量面上裝有兩個帶精確平面的量鉗（測量面）來代替原來的測砧面。

      測量范圍（mm）：0～25，25～50，50～75，75～100，100～125，125～150。讀數(shù)值（mm）0.01。測量模數(shù)m（mm）≥1。
